Муфты
Имеется огромное количество различных типов муфт, используемых во всем мире.
Соединительные муфты можно разделить на две категории: высокоскоростные и низкоскоростные.

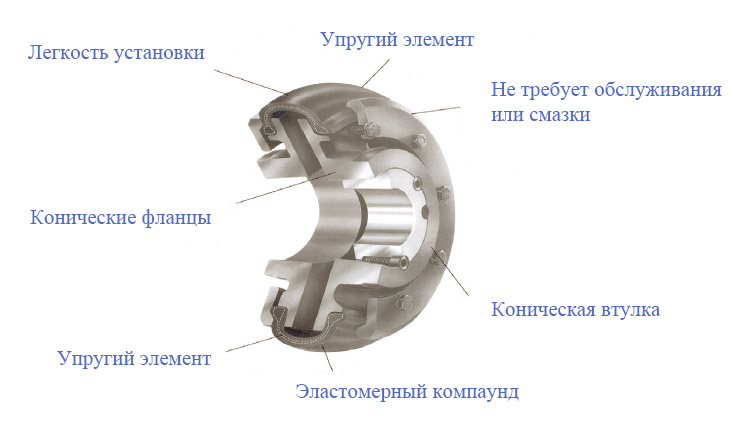

УПРУГИЕ (SKF FLEX) см. прайс
•Высокая скорость вращения/высокая степень компенсации несоосности (см. рис)
Гибкая муфта SKF Flex сочетает в себе способность великолепно гасить вибрации и ударные нагрузки и отлично приспосабливаться к нарушениям соосности, что обеспечивает высокую эффективность работы этого устройства.
Упругие элементы муфт SKF Flex выполняются из составов на основе натурального каучука и могут применяться при температуре окружающего воздуха от минус 50°C до плюс 50°C. Хлоропреновые каучуки пригодны для применения в неблагоприятных рабочих условиях (например, при загрязнении жидкой или пластичной смазкой) и могут с
успехом применяться в диапазоне температур от минус 15°C до плюс 70°C. Компоненты, которые выполняются из хлоропреновых каучуков, должны использоваться там, где допускается применение только устройств, обладающих огнестойкими и антистатическими свойствами (F.R.A.S.).
Муфты серии FRC (HRC) см. прайс
•Высокая скорость вращения/универсальность
Для работы с более высокими нагрузками и обеспечения безремонтной эксплуатации были разработаны соединительные муфты типа FRC, способные амортизировать умеренные ударные нагрузки, гасить небольшие вибрации и компенсировать случайные нарушения соосности. Муфты FRC имеют фосфатное покрытие для повышения коррозионной стойкости и оснащены огнестойкими и антистатическими упругими элементами (F.R.A.S.). Поставляются в исполнениях с “черновым” отверстием, с “чистовым” оотверстием и с конической втулкой (с креплением на монтажной поверхности или на ступице).
КУЛАЧКОВЫЕ МУФТЫ
•Высокая скорость вращения/ низкая стоимость/ограничения поразмеру
Кулачковые муфты представляют собой экономичное решение для использования в стандартных областях применения. Способны
амортизировать умеренные ударные нагрузки и гасить небольшие вибрации. Муфты этого типа не требуют технического
обслуживания и снабжены специальным замковым механизмом, облегчающим монтаж и демонтаж на месте.
ЗУБЧАТЫЕ МУФТЫ см. прайс
• Низкая скорость вращения/ высокий крутящий момент
•Могут применяться в механизмах с большими крутящими моментами
•Способны компенсировать радиальную, угловую и осевую несоосность валов
•Выступающие зубья позволяют компенсировать значительную угловую несоосность
•Обеспечивают скорость вращения до 8000 оборотов/мин
МУФТЫ С ПРУЖИННЫМ ЭЛЕМЕНТОМ см. прайс
•Высокая скорость вращения/высокая производительность
•Теже ступицы и пружинный элемент, что и у муфты с горизонтальной плоскостью разъема корпуса
•Теже преимущества, что и у муфты с горизонтальной плоскостью разъема корпуса
•Меньший вес позволяет на 25% увеличивать максимальную рабочую скорость
ЦЕПНЫЕ МУФТЫ
•Низкая скорость вращения/ низкая стоимость
Цепные муфты способны передавать более высокие крутящие моменты,
чем сами валы, поэтому они идеально подходят для конструкций с очень
большими крутящими моментами.
Муфты поставляются в исполнениях с “черновым” отверстием, с “чистовым”
отверстием или с конической втулкой (с креплением на монтажной поверхности
или на ступице). Фланцы соединяются друг с другом двухрядной роликовой
цепью, что позволяет сопрягать валы с несоосностью до 2 градусов.
УНИВЕРСАЛЬНЫЕ ШАРНИРЫ
• Универсальные шарниры
Для применения с валами, имеющими частоту вращения до 1800 об/мин,
и при рабочих углах до 25° (механический привод) или до 35° (ручной
привод).
• Двойные универсальные шарниры
Для применения с приводными валами, имеющими постоянную частоту
вращения, или там, где требуется отклонение от параллельности.
Рабочие углы могут составлять до 25° (механический привод) или до 35°
(ручной привод).
|
